linux vcs是編譯型verilog仿真器，是一種用來進行仿真看波形的工具；其類似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。
本教程操作環境：linux5.9.8系統、Dell G3電腦。
linux vcs是什么？
VCS工具的基本使用
VCS是在linux下面用來進行仿真看波形的工具，類似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。
1.vcs的基本指令
vcs的常見指令后綴
| 指令 | 含義 |
|---|---|
| -l readme.log | 用于將編譯產生的信息放在log文件內 |
| +v2k | 是使VCS兼容verilog 2001以前的標準 |
| -debug_all | 用于產生debug所需的文件 |
| -f verilog_file.f | 可將.f文件里的源碼全部編譯 |
| -R | 編譯后立即運行，即編譯完成后立即執行 ./simv |
| -Mupdate | 源文件有修改時，只重新編譯有改動的**.v**文件，節約編譯時間。 |
| -sverilog | 打開對Systemverilog的支持，編譯Systemverilog文件時使用。 |
| -timescale=1ns/1ns | 設置仿真精度 |
| -o simv_file | 編譯默認產生的可執行文件為simv，可以使用 -o 更改可執行文件名。如果這里修改執行仿真時候就不是使用simv而是對應的o名字了。 |
simv的常見指令
| 指令 | 含義 |
|---|---|
| ./simv -l run.log | 執行的日志文件保存 |
| ./simv -gui | 以圖形化界面打開 |
2.使用vcs的實例
采用的是全加器的官方教程，首先介紹不使用腳本的執行過程。
（1）先執行vcs加入對應的full_adder文件
vcs -sverilog -debug_all -timescale=1ns/1ps full_adder.v full_adder_tb.v -l com.log
這里先寫full_adder.v 是因?yàn)?strong>tb文件需要調用它，所以把被調用的文件先寫出來，這條語句會生成simv文件（如果使用了-o simv_file會生成對應的文件名字）。
（2）可以用./simv文件執行波形的界面，也可以采用下面指令以后臺方式打開一個界面。
dve &或者 ./simv -l run.log -gui

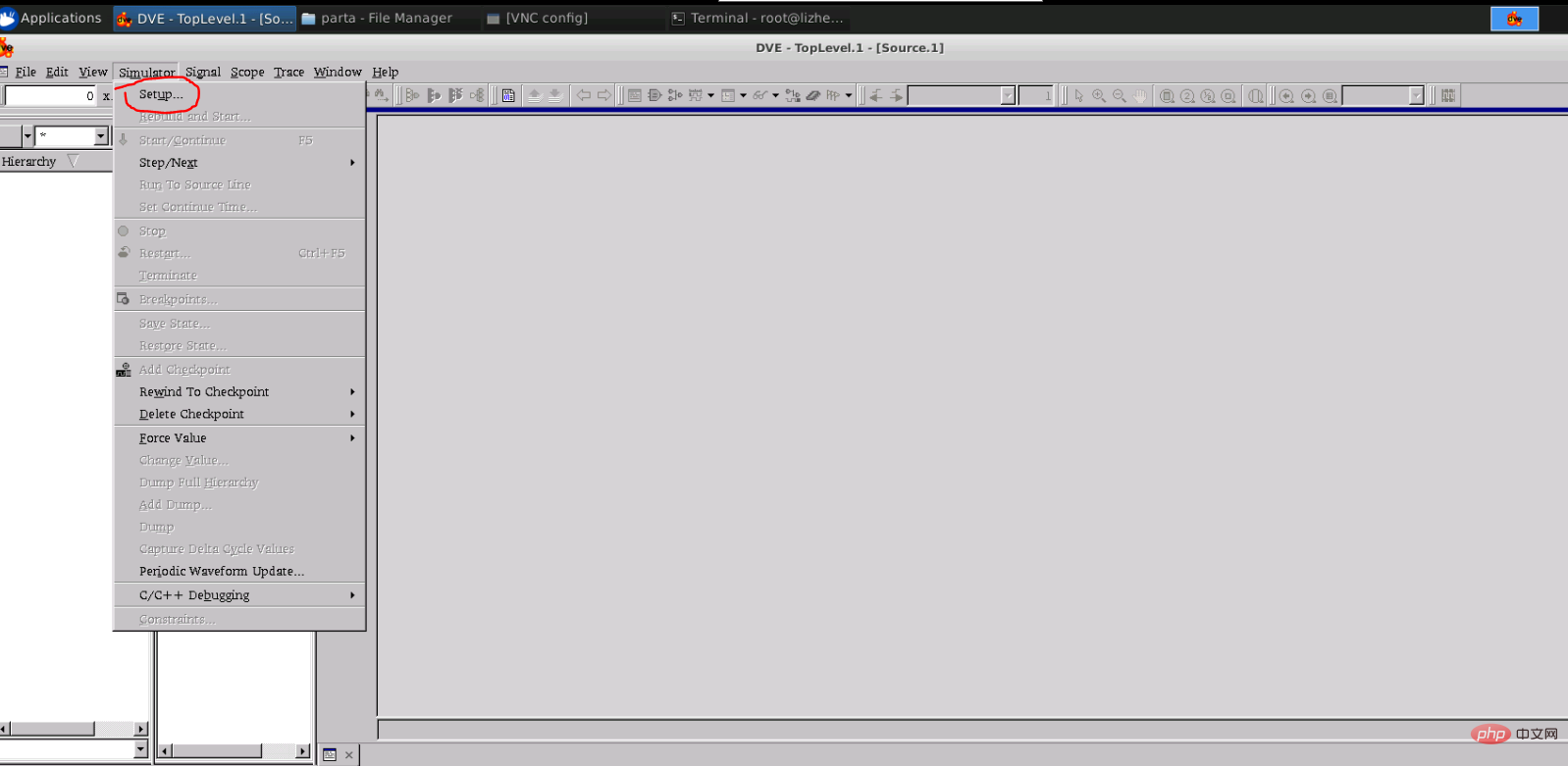

（3）如果以./simv執行會直接看到波形文件，如果使用dve & 需要自行加入simv文件來查看波形，選中simulator->Setup,加入生成的simv文件。
在下方run all，如果沒有給時間刻度這里會報錯。沒有報錯，則說明我們的功能是完全正確無誤的。右鍵加入波形文件，按f鍵顯示波形。

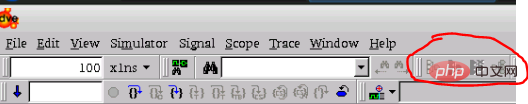

（4）如下的四個按鍵作用
第一個： 追蹤誰驅動該信號 ctrl+d
第二個： 追蹤信號的值變換 ctrl+shift+d
第三個： 追蹤未知態
第四個： 追蹤用于驅動誰
3.makefile文件的寫法
vcs的腳本寫法可以幫助快遞進行仿真得到波形文件。
其中.PHONY可以指定對應哪些關鍵詞進行make操作。
.PHONY:vcs sim dve clean OUTPUT = adder VCS = vcs -sverilog +v2k -timescale=1ns/1ns -debug_all -o ${OUTPUT} -l compile.log SIM = ./${OUTPUT} -l run.log vcs: ${VCS} -f verilog_file.f sim: ${SIM}dve: dve -vpd vcdplus.vpd & clean: rm -rf *.log csrc simv* *.key *.vpd DVEfiles coverage *.vdb
這樣 make vcs執行vcs語句，make sim執行simv語句，make dve打開波形文件，make clean清除一些冗余文件。
其中，verilog_file.f是文件的列表，可以采用下面語句生成，這樣將所有以v結尾的文件名寫到目標文件中。
find -name ".*v" > file.list
