Linux中iptables原理的圖文詳解

?一、netfilter與iptables

　?。?）netfilter是由rusty russell提出的linux 2.4內核防火墻框架，該框架既簡潔又靈活，可實現安全策略應用中的許多功能，如數據包過濾、數據包處理、地址偽裝、透明代理、動態網絡地址轉換(network address translation，nat)，以及基于用戶及媒體訪問控制(media access control，mac)地址的過濾和基于狀態的過濾、包速率限制等。iptables/netfilter的這些規則可以通過靈活組合，形成非常多的功能、涵蓋各個方面，這一切都得益于它的優秀設計思想。

　　Netfilter是linux操作系統核心層內部的一個數據包處理模塊，它具有如下功能：

• 網絡地址轉換(Network Address Translate)

• 數據包內容修改

• 數據包過濾防火墻

　?。?）Netfilter 平臺中制定了數據包的五個掛載點（Hook Point，我們可以理解為回調函數點，數據包到達這些位置的時候會主動調用我們的函數，使我們有機會能在數據包路由的時候改變它們的方向、內容），這5個掛載點分別是PRE_ROUTING、INPUT、OUTPUT、FORWARD、POST_ROUTING。

?

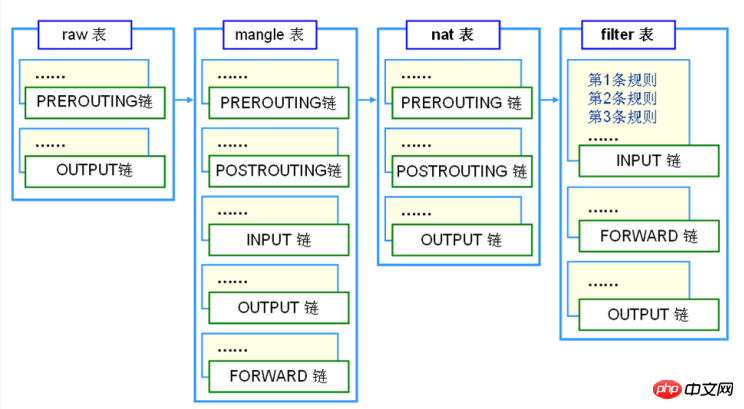

　　（3）Netfilter 所設置的規則是存放在內核內存中的，而 iptables 是一個應用層的應用程序，它通過 Netfilter 放出的接口來對存放在內核內存中的 XXtables（Netfilter的配置表）進行修改。這個XXtables由表tables、鏈chains、規則rules組成，iptables在應用層負責修改這個規則文件。類似的應用程序還有 firewalld 。

?　　

?

?二、filter、nat、mangle等規則四表

?（1）table有?filter、nat、mangle等規則表；

　　filter表

　　　　主要用于對數據包進行過濾，根據具體的規則決定是否放行該數據包（如DROP、ACCEPT、REJECT、LOG）。filter 表對應的內核模塊為iptable_filter，包含三個規則鏈：

• INPUT鏈：INPUT針對那些目的地是本地的包

• FORWARD鏈：FORWARD過濾所有不是本地產生的并且目的地不是本地(即本機只是負責轉發)的

• OUTPUT鏈：OUTPUT是用來過濾所有本地生成的包 ? ?

　　nat表

　　　　主要用于修改數據包的IP地址、端口號等信息（網絡地址轉換，如SNAT、DNAT、MASQUERADE、REDIRECT）。屬于一個流的包(因為包的大小限制導致數據可能會被分成多個數據包)只會經過

　　這個表一次。如果第一個包被允許做NAT或Masqueraded，那么余下的包都會自動地被做相同的操作，也就是說，余下的包不會再通過這個表。表對應的內核模塊為 iptable_nat，包含三個鏈

• PREROUTING鏈：作用是在包剛剛到達防火墻時改變它的目的地址

• OUTPUT鏈：改變本地產生的包的目的地址

• POSTROUTING鏈：在包就要離開防火墻之前改變其源地址

　　mangle表

　　　　主要用于修改數據包的TOS（Type Of Service，服務類型）、TTL（Time To Live，生存周期）指以及為數據包設置Mark標記，以實現Qos(Quality Of Service，服務質量)調整以及策略路由等

　　應用，由于需要相應的路由設備支持，因此應用并不廣泛。包含五個規則鏈——PREROUTING，POSTROUTING，INPUT，OUTPUT，FORWARD。

　　raw表

　　　　是自1.2.9以后版本的iptables新增的表，主要用于決定數據包是否被狀態跟蹤機制處理。在匹配數據包時，raw表的規則要優先于其他表。包含兩條規則鏈——OUTPUT、PREROUTING

?

（2）iptables中數據包和4種被跟蹤連接的4種不同狀態：

• NEW：該包想要開始一個連接（重新連接或將連接重定向）

• RELATED：該包是屬于某個已經建立的連接所建立的新連接。例如：FTP的數據傳輸連接就是控制連接所 RELATED出來的連接。–icmp-type 0?( ping 應答) 就是–icmp-type 8?(ping 請求)所RELATED出來的。

• ESTABLISHED?：只要發送并接到應答，一個數據連接從NEW變為ESTABLISHED,而且該狀態會繼續匹配這個連接的后續數據包。

• INVALID：數據包不能被識別屬于哪個連接或沒有任何狀態比如內存溢出，收到不知屬于哪個連接的ICMP錯誤信息，一般應該DROP這個狀態的任何數據。

?

三、INPUT、FORWARD等規則五鏈和規則　

?

（1）在處理各種數據包時，根據防火墻規則的不同介入時機，iptables供涉及5種默認規則鏈，從應用時間點的角度理解這些鏈：

• INPUT鏈：當接收到防火墻本機地址的數據包（入站）時，應用此鏈中的規則。

• OUTPUT鏈：當防火墻本機向外發送數據包（出站）時，應用此鏈中的規則。

• FORWARD鏈：當接收到需要通過防火墻發送給其他地址的數據包（轉發）時，應用此鏈中的規則。

• PREROUTING鏈：在對數據包作路由選擇之前，應用此鏈中的規則，如DNAT。

• POSTROUTING鏈：在對數據包作路由選擇之后，應用此鏈中的規則，如SNAT。

?

（2）其中中INPUT、OUTPUT鏈更多的應用在“主機防火墻”中，即主要針對服務器本機進出數據的安全控制；而FORWARD、PREROUTING、POSTROUTING鏈更多的應用在“網絡防火　墻”中，特別是防火墻服務器作為網關使用時的情況。

?四、Linux數據包路由原理

?

?　?。?）理解了Netfilter和Iptables的架構和作用，并且學習了控制Netfilter行為的Xtables表的結構，那么這個Xtables表是怎么在內核協議棧的數據包路由中起作用的呢？

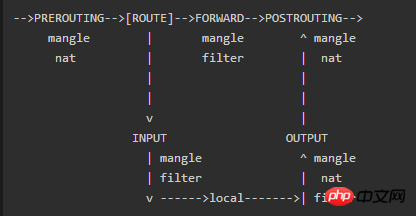

　　工作流程：網口數據包由底層的網卡NIC接收，通過數據鏈路層的解包之后(去除數據鏈路幀頭)，就進入了TCP/IP協議棧(本質就是一個處理網絡數據包的內核驅動)和Netfilter混合的數據包處理流程中了。數據包的接收、處理、轉發流程構成一個有限狀態向量機，經過一些列的內核處理函數、以及Netfilter Hook點，最后被轉發、或者本次上層的應用程序消化掉。

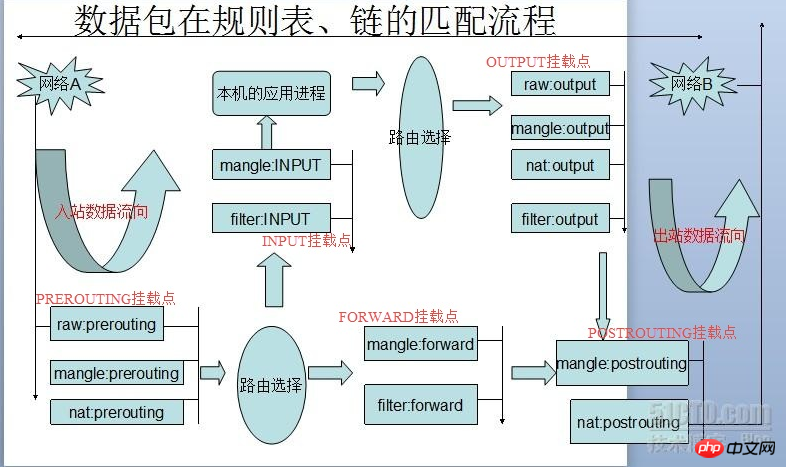

如圖：

　從上圖中，我們可以總結出以下規律：

• 當一個數據包進入網卡時，數據包首先進入PREROUTING鏈，在PREROUTING鏈中我們有機會修改數據包的DestIP(目的IP)，然后內核的”路由模塊”根據”數據包目的IP”以及”內核中的路由表”判斷是否需要轉送出去(注意，這個時候數據包的DestIP有可能已經被我們修改過了)

• 如果數據包就是進入本機的(即數據包的目的IP是本機的網口IP)，數據包就會沿著圖向下移動，到達INPUT鏈。數據包到達INPUT鏈后，任何進程都會-收到它

• 本機上運行的程序也可以發送數據包，這些數據包經過OUTPUT鏈，然后到達POSTROTING鏈輸出(注意，這個時候數據包的SrcIP有可能已經被我們修改過了)

• 如果數據包是要轉發出去的(即目的IP地址不再當前子網中)，且內核允許轉發，數據包就會向右移動，經過FORWARD鏈，然后到達POSTROUTING鏈輸出(選擇對應子網的網口發送出去)

　　在寫iptables規則的時候，要時刻牢記這張路由次序圖，根據所在Hook點的不同，靈活配置規則

?

?五、iptables編寫規則

?

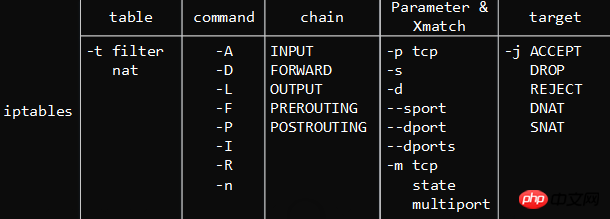

? ? ? ??命令格式：

? ? ? ? ? ? ? ? ? ? ??

　　示例：

　　　　?1?iptables -I INPUT -s 0/0 -d 192.168.42.153 -p tcp -m multiport –dports 22,80,3306 -j ACCEPT?

?　　　　1?iptables -t filter -I INPUT -d 192.168.42.153 -p tcp –dport 80 -j ACCEPT?

　　1.[-t 表名]：該規則所操作的哪個表，可以使用filter、nat等，如果沒有指定則默認為filter

• -A：新增一條規則，到該規則鏈列表的最后一行

• -I：插入一條規則，原本該位置上的規則會往后順序移動，沒有指定編號則為1

• -D：從規則鏈中刪除一條規則，要么輸入完整的規則，或者指定規則編號加以刪除

• -R：替換某條規則，規則替換不會改變順序，而且必須指定編號。

• -P：設置某條規則鏈的默認動作

• -nL：-L、-n，查看當前運行的防火墻規則列表

　　2.chain名：指定規則表的哪個鏈，如INPUT、OUPUT、FORWARD、PREROUTING等

• [規則編號]：插入、刪除、替換規則時用，–line-numbers顯示號碼

• [-i|o 網卡名稱]：i是指定數據包從哪塊網卡進入，o是指定數據包從哪塊網卡輸出

• [-p 協議類型]：可以指定規則應用的協議，包含tcp、udp和icmp等

• [-s 源IP地址]：源主機的IP地址或子網地址

• [–sport 源端口號]：數據包的IP的源端口號

• [-d目標IP地址]：目標主機的IP地址或子網地址

• [–dport目標端口號]：數據包的IP的目標端口號

　　3.-m：extend matches，這個選項用于提供更多的匹配參數，如：

• • -m state –state ESTABLISHED,RELATED

  • -m tcp –dport 22

  • -m multiport –dports 80,8080

  • -m icmp –icmp-type 8

　　4.：處理數據包的動作，包括ACCEPT、DROP、REJECT等

• • ACCEPT：允許數據包通過

  • DROP：直接丟棄數據包，不給任何回應信息

  • REJECT：拒絕數據包通過，必要時會給數據發送端一個響應的信息。

  • SNAT：源地址轉換。在進入路由層面的route之后，出本地的網絡棧之前，改寫源地址，目標地址不變，并在本機建立NAT表項，當數據返回時，根據NAT表將目的地址數據改寫為數據發送出去時候的源地址，并發送給主機。解決內網用戶用同一個公網地址上網的問題。
    MASQUERADE，是SNAT的一種特殊形式，適用于像adsl這種臨時會變的ip上

  • DNAT:目標地址轉換。和SNAT相反，IP包經過route之前，重新修改目標地址，源地址不變，在本機建立NAT表項，當數據返回時，根據NAT表將源地址修改為數據發送過來時的目標地址，并發給遠程主機。可以隱藏后端服務器的真實地址。（感謝網友提出之前這個地方與SNAT寫反了）
    REDIRECT：是DNAT的一種特殊形式，將網絡包轉發到本地host上（不管IP頭部指定的目標地址是啥），方便在本機做端口轉發。

  • LOG：在/var/log/messages文件中記錄日志信息，然后將數據包傳遞給下一條規則

?　　　　除去最后一個LOG，前3條規則匹配數據包后，該數據包不會再往下繼續匹配了，所以編寫的規則順序極其關鍵。

?
